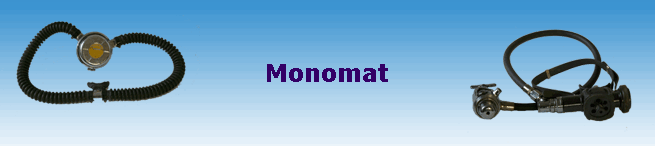

Monomat

Dieser Regler ist der Nachfolger des PA 61 und wurde bis zu Ende der Zweischlauchregler bei Dräger gebaut.

This reg was the sucessor of the PA 61 and was built till the end of doublehoses at Dräger





Hersteller / Manufacturer

Dräger

Model

Monomat

gebaut / built

1971 - 1980+

max. Luftlieferleistung / max.air delivery

max. 350 l/min.

Stages

1





Stage 1

Upstream

Balanced ?

no

Type

membrangesteuert / Diaphragm activated

Mitteldruck / IP

keiner / none

HP-Port

no





Stage 2

no

Type

no

LP-Port

no





Gehäuse/Housing

Metal

Membrane Ø  / Diaphragm Ø

13 cm

max Druck / Pressure

200 bar

Anschluss/Fitting

DIN or INT

Luftauslass/ Exhaust

Entenschnabelventil / duckbill

Anschluss Gehäuse Ø/ Fitting Housing Ø

no Information by now

Mundstück/Mouthpiece

Einwegeventil Gummi / non-return rubber

Anschluss Mundstück Ø /Fitting Mouthpiece Ø

no Information by now

Gesehen wo/Seen on

my collection

Special notice

hose length 360mm, weight 1632 gr., resistance 4 - 5 mbar

Techn. drawing

no

Service manual

no, but regular manual

Monomat

Monomat

Label Monomat

Label Monomat

Backside Monomat

Backside Monomat

Inside Monomat

Inside Monomat

Mouthpiece Monomat

Mouthpiece Monomat
